Blowerdoor
… zur Luftdichtheitsprüfung von Gebäuden und Lokalisation von Luftleckagen

Luftdichtigkeitskennwerte & Leckagesuche

Luftdichtigkeit-Test

Luftdichtigkeitskennwerte sind standardisierte Messgrößen, mit denen die Undichtigkeiten einer Gebäudehülle mittels Auswertung von Messreihen
aus dem Blowerdoor-Test quantifiziert werden.
Die wichtigsten Kennwerte sind n_L50 & q_E50 (Bezeichner nach DIN EN 9972) bzw. n₅₀ & q₅₀ (Bezeichner nach DIN EN 13829).
Sie werden typischerweise für eine Druckdifferenz von 50 Pa bestimmt.

Bei der Leckagesuche im Blowerdoor-Verfahren geht es darum luftundichte Stellen der Gebäudehülle aufzuspüren.
Es wird mit dem Blowerdoor-Gebläse ein definierter Druckunterschied von in der Regel +50Pa oder -50Pa erzeugt,
Leckagen werden gesucht, die gefundenen Luftdurchtritte werden markiert und dokumentiert damit nachfolgende Gewerke entsprechende Arbeiten vornehmen können.

Darstellung

Zur Detektion von Luftleckagen eignen sich:

Thermografie (Darstellung im Falschfarbenbild)
Nebelgenerator & Rauch (Trübung der Luft)
Anemometer (Lokale Messung der Luftgeschwindigkeit)
Sichtprüfung (Sachverstand des Experten)

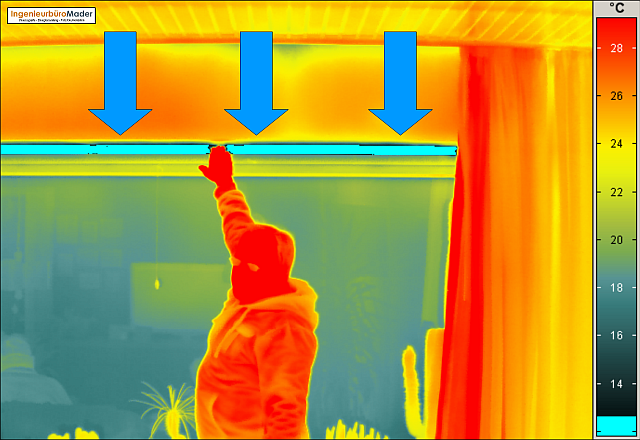

Beispiel – Leckagedetektion mittels Thermografie

Beispiel-mittels-Thermografie-ermittelte-Luftundichtigkeit-bei-Blowerdoor-Test-im-Unterdruck

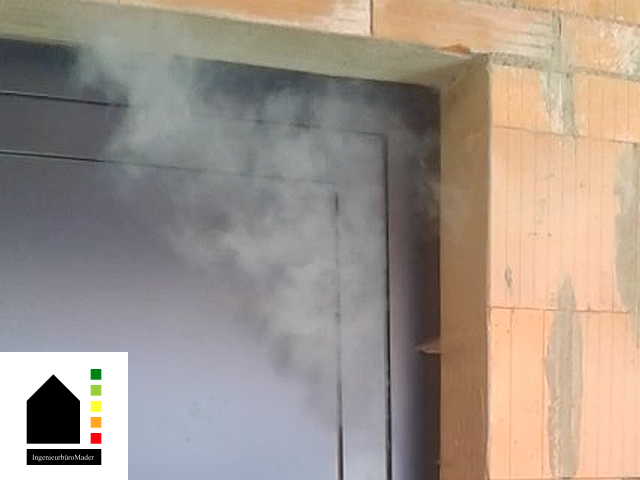

Beispiel – Leckagedetektion mittels Nebel

Beispiel-Blowerdoor-Test-Nebel-im-Überdruck-Leckage-bei-Anschlagdichtung

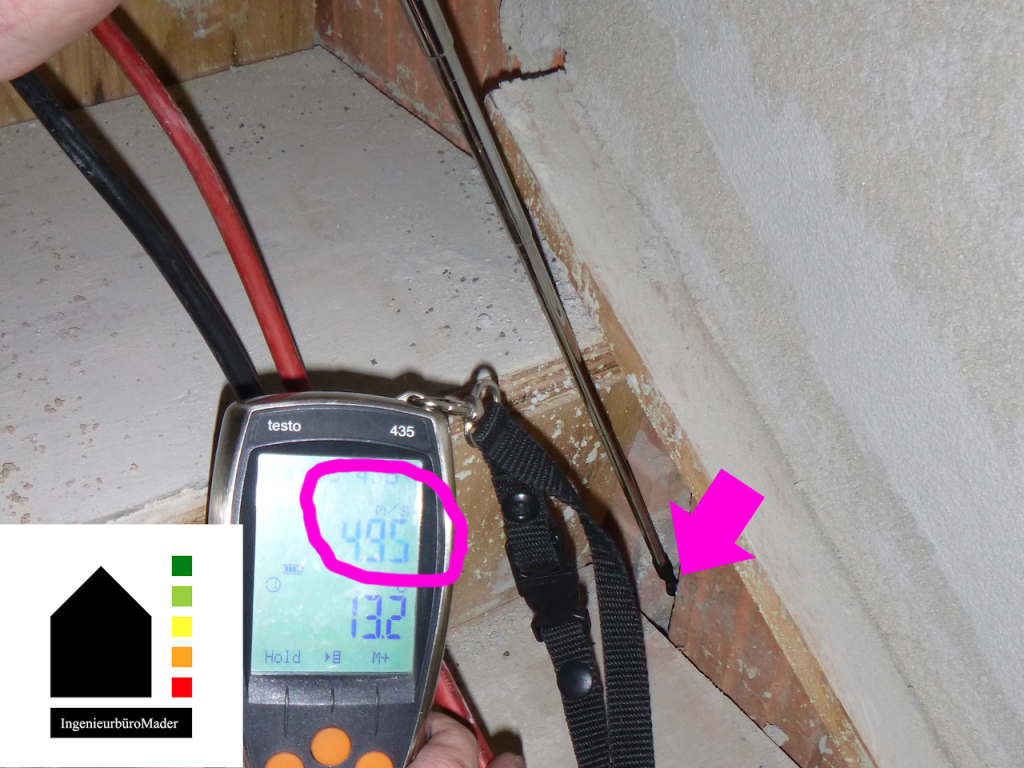

Beispiel – Leckagedetektion mittels Anemometrie

Beispiel-Blowerdoor-Test-Luftgeschwindigkeit-an-Leckage-mittels-Anemometrie-im-Unterdruck

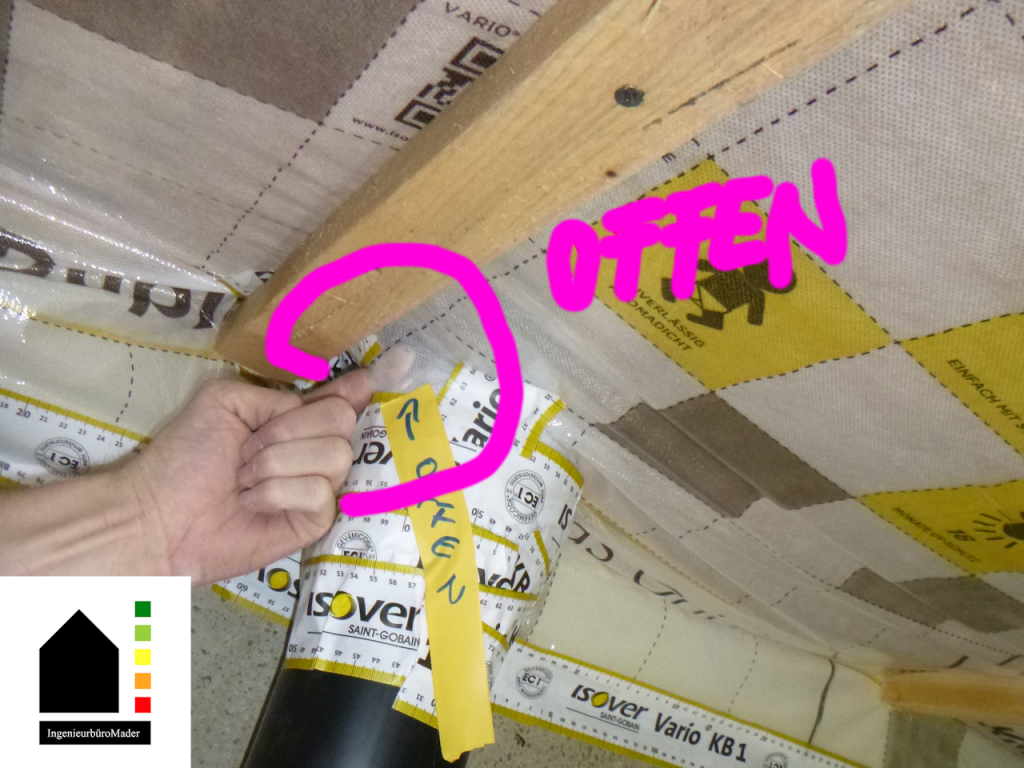

Beispiel – Leckagedetektion mittels Sichtprüfung

Beispiel-Leckage-Fund-mittels-Sichtprüfung-bei-Blowerdoor-Test-Vorbegehung

Objekte

Messungen der Luftdichtheit und Suche nach Leckagen im Bauzustand für Gebäude und ggf. in Teilbereichen

Einfamilienhaus
Mehrfamilienhaus
Kindergarten
Schule
Turnhalle
…

Ausrüstung

Blowerdoor System Retrotec DoorFan 3000SR

minimaler Volumenstrom 8 m³/h
maximaler Volumenstrom 28000 m³/h (2 Einheiten ‚3000SR‘ – vergleichbar mit 4 Gebläsen des Typs ‚Minneapolis‘)
messbare Gebäudevolumina* für die nominale maximal zulässige Luftwechselrate**
für Passivhäuser: ca. 46000 m³ (nL50 max. 0,6 /h)
für Gebäude mit Lüftungsanlagen: ca. 18600 m³ (nL50 max. 1,5 /h)
für Gebäude ohne Lüftungsanlagen: ca. 9200 m³ (nL50 max. 3 /h)

*) typischerweise sind die messbaren Volumina viel höher,
weil erstens die Gebäude viel dichter sind und zweitens bei größeren Gebäuden sinnvollerweise die Kenngröße qE herangezogen wird
**) der nL50 Grenzwert bzw. Maximalwert bemisst sich je nach geforderter Norm oder Vereinbarung

Nebenarbeiten

Die Ausführung des Blowerdoor-Verfahrens im Bauzustand zum Zweck der Ortung von Leckagen erfordert oftmals eine temporäre Abtrennung der nicht in den Test bzw. die Suche einzubeziehenden Bereiche eines Gebäudes.
Der Aufwand hierfür kann erheblich sein, wir realisieren dies auch mit ungewöhnlich großen Folien-Konstruktionen.

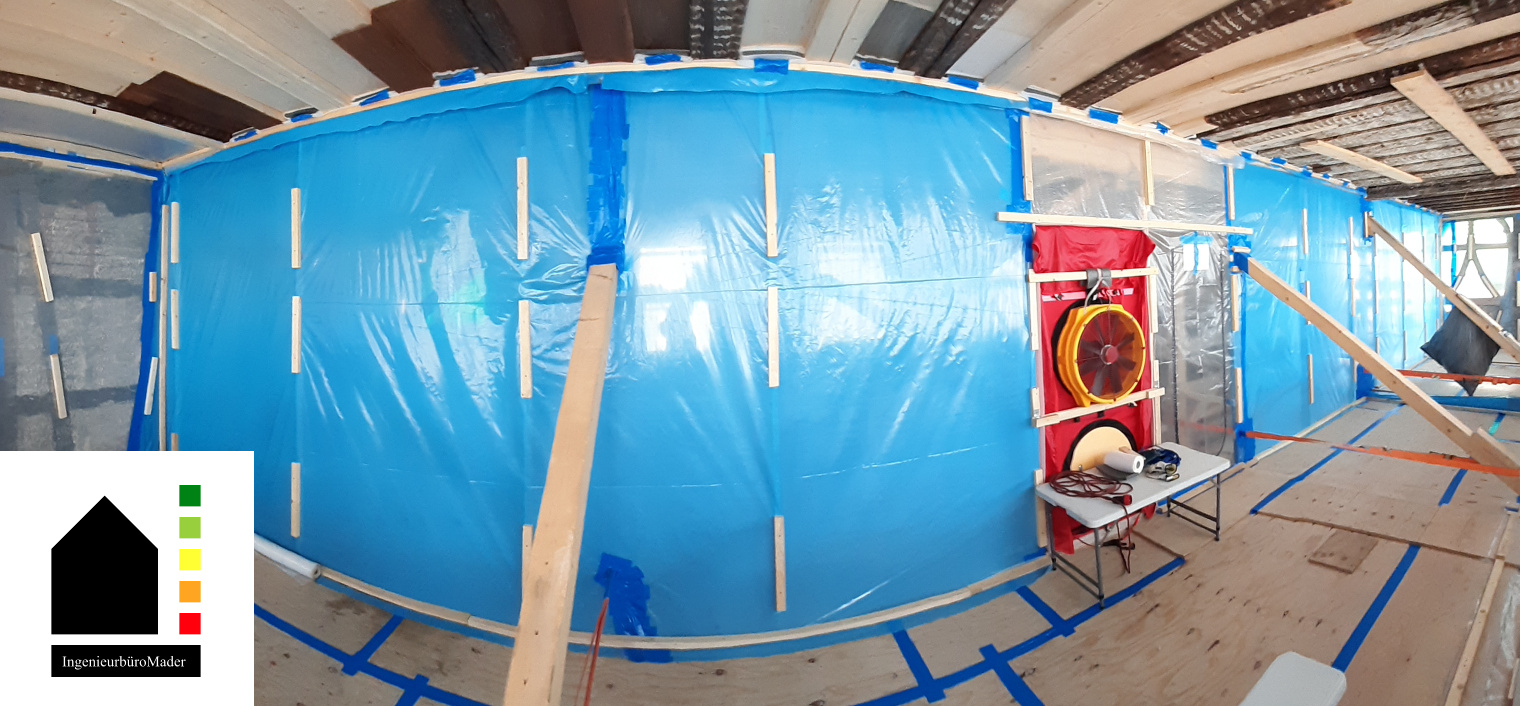

Beispielbild einer temporären Abtrennung für eine Leckagesuche mittels Blowerdoor-Test — Temporäre Abtrennung für eine Leckagesuche mittels Blowerdoor-Test

Mehr

Weitere Ansichten in unserer GALERIE
